[拆機]博聯Broadlink RM Pro 改大功率模塊&RM Pro+

BroadLink RM Pro 使用博聯Broadlink RM Pro當作智慧家庭解決方案已經好一段時間了,家中有遙控功能的電器都已搭配e-Control(易控)APP實現過渡的(偽)物連網功能,基本上大致運作都還算不錯,以台幣千元左右來看性價比已經非常好了,但拆解RM Pro後看起來改機空間不小,尤其是RF射頻發射部份改大功率模塊,正好可增加遙控範圍,讓遙控區域可以更廣佈建機器可以更節省一點,不過這個好康僅限於2015年以前的機器,2016年起新出的機器已經整合所有模塊於主機板(包含天線),主機板號:RM Pro+

RM Pro支援的三種遙控協定:射頻RF315、射頻RF433跟紅外線,其中的紅外線就不多談,已經很成熟也有其先天限制,但RF射頻的部份遙控距離應該是依據發射功率而定,而RM Pro前一代RM2就遙控距離最被詬病,雖說RM Pro已有相當程度的改善,一般情況下都適用,但台灣建築多為水泥、RC隔間,無線電訊號是最難穿透最有容易被屏蔽掉的,所以訊號能加強總是好事,但也須提醒私自改裝無線電設備若功率超出國家規範,是會吃上違規罰單的喔!所以本次的改機就不更改電路,電壓依原始設定更換效率較好的發射模塊,而不是採用加大電壓、功率的方式。

拆機部份首先要把RM Pro底部三個腳墊移除(雙面膠黏貼),三個孔內藏螺絲(十字)。
RM Pro拆機(腳墊) RM Pro拆機(腳墊移除)

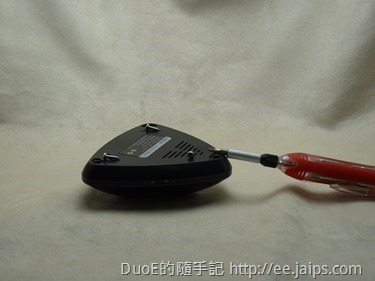

接著逆時針旋鬆螺絲
RM Pro拆機(螺絲) RM Pro拆機(螺絲移除)

移除螺絲後上蓋、底座就可以分開
RM Pro拆機(移除上蓋)

電路板跟底座有兩顆螺絲(作圖),移除後就可把電路板拿除來,此時也可發現底座有塊金屬塊,目的是配重(原廠答覆)。
RM Pro拆機(主機板螺絲) RM Pro拆機(底殼配重金屬塊)

仔細看電路板靠近電源接口那邊,就有兩個RF射頻發射模塊(左圖),若要更換就必須把這兩個模組解焊(右圖),這部份就需要有能力且使用焊槍等器材,欲改機者請自行斟酌,並非直接插拔活動接座。
RM Pro拆機(主機板) RM Pro拆機(主機板解焊RF模塊)

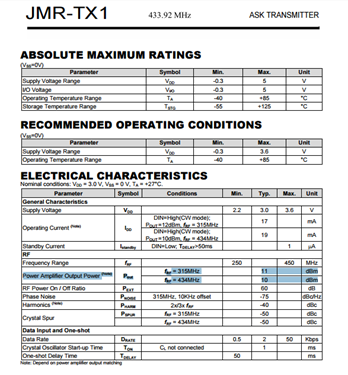

解焊後可以清楚的看到電路板左側為315M另一側為433M,另一有天線模組則為對應頻率的接收模塊(左圖),原廠的發射模塊型號:JMR-TX-1,預計要更新的模塊是 Arduino 常用的RF發射模塊,型號:STX882,有興趣可以查看看這兩個型號的規格PDF檔,同電壓下STX882發射功率大上不少跟一般WiFi差不多了(dBm多10實際發射功率是大10倍 10dBm=10mW、20dBm=100mW)。

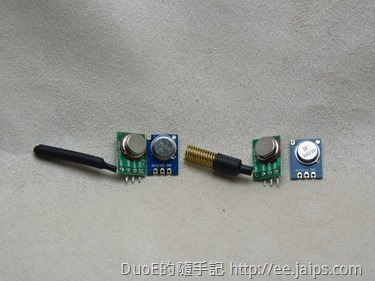

RM Pro拆機(RF模塊更換) RM Pro拆機(RF模塊更換比較)
RM Pro拆機(STX882發射模塊) RM Pro拆機(JMR-TX1原廠發射模塊)

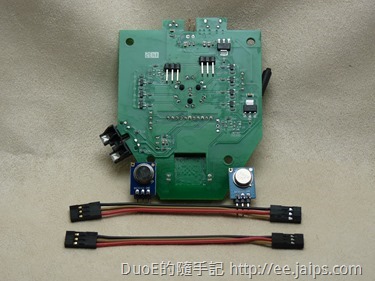

但眼尖的人應該上圖就發現STX882與原廠發射模塊腳位有點差異,這邊是用於電路板背面焊上新的直角2.54MM排針搭配單排3Pin杜邦端子線(左圖),在將杜邦端子母座部份做跳線(右圖)以符合電路板與新模塊之間的腳位對應
RM Pro拆機(2.55MM排針焊接) RM Pro拆機(杜邦端子跳線)

跳線後的杜邦端子線與RF發射模塊連接起來,美觀跟操作簡易度都還算不錯
RM Pro拆機(新發射模塊STX882)

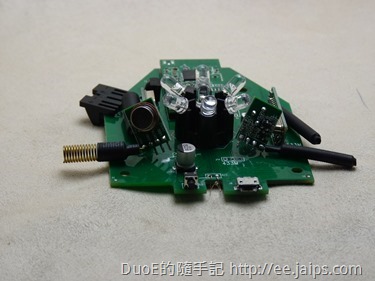

把電路板放回底座並鎖回螺絲,這也是發揮端子線好處的地方,模塊很好安排(左圖),最後再把天線焊上橋好角度(右圖)就可以測試看看效果了,蓋上上蓋就是不破壞外觀的改大功率方式。
RM Pro拆機(不破壞外觀改機) RM Pro拆機(新發射模塊彈簧天線)

若要焊上連接座改成外接天線就必須要在外殼上鑽孔,不過實際比較過,外接天線除非在特定的環境,像是跨樓層把棒狀天線角度調成與地面平行,否則一般情況用內接的彈簧天線信號涵蓋範圍還是最好最穩的,推測可能是發射功率太小,用了大增益天線加上線材、接座造成的損耗,所以外接天線效果並不如內接的好,這點跟2.4G WiFi信號有點像,信號好比甜甜圈狀套在棒狀天線上,增益越大的天線會把甜甜圈壓越扁,穿透力會增加但範圍也會被壓扁,所以穿牆、跨樓層的部份跟WiFi一樣,並不是一眛加大增益值就會比較好,有太多樓牆板要穿的,還是要多佈幾台機器。

依據原廠設計發射電壓並不到5V,但發射功率已有相當程度的提昇,強烈建議更換掉原廠USB供電變壓器(5V1000mA),畢竟RM Pro電源供應曾經出過問題,供電不足會導致運作不穩定(ex:時常自動重開機),甚至有段時間出貨是配高電流電源(5V2000mA),也很多案例是更換品質較好的USB電源就解決運作不穩問題的,另外,有能力者可再進階引出5V電壓,發揮STX882模塊最大發射功率。

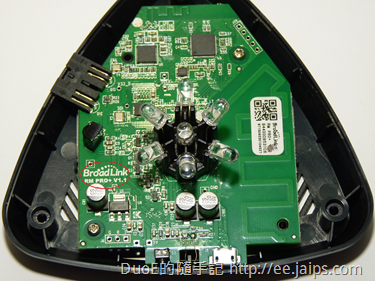

2015年底以後的 RM Pro 已悄悄改版,型號(產品識別號)還是叫 RM Pro 並未更改(左圖),但拆開外殼可以清楚的看到,電路板跟以往有很大的不同(右圖),電路板已經打上 RM PRO+ V1.1(右圖左下紅圈),且電路板已改為All in One一片全整合,並可看到板載天線(上、右),好處是信號會更加穩定,且移除模塊(發射*2、接收*2、WiFi*1)後紅外線被遮蔽的部份更少幾乎是360度無死角了,但悲劇是發射模塊也無法更換了!
2016新版RM Pro 2016新版RM Pro(主機板號:RM Pro+)

目前從外盒完全無法判斷是RM Pro還是RM Pro+,外殼稍微可判斷 RM Pro+為白底、黑字多(如上左圖),舊版RM Pro為黑底、白字多(比較有簡約質感),但似乎也有少部份RM Pro用的是白色主題新標籤,目前僅有e-Control APP(易控)RF射頻遙控學習上有點差異:

舊款RM Pro - RF射頻遙控學習:單鍵學習→操作遙控器(按一下實體遙控器按鈕)→測試→測試結果確認
舊款APP-單鍵學習 舊款APP-操作(實體)遙控器 舊款APP-測試(學習後) 舊款APP-測試結果確認

新款RM Pro+ - RF射頻遙控學習:單鍵學習→掃頻→操作遙控器(長按實體遙控器按鈕不放)→確定→學習(按一下實體遙控器按鈕)…(圖略)
新款APP-單鍵學習 新款APP-掃頻 新款APP-掃頻(長按實體遙控器不放) 新款APP-學習(按一下實體遙控器)

舊款(2015年第三季前)的RM Pro才有模塊可以更換改機,之後新款的RM Pro(主機板號:RM Pro+)為整合板,全部整合在一起已無模塊可更換,但相較好處是板載天線(RF射頻發射、接收部份整合於電路板),RF射頻遙控的信號也會比較穩定,至於APP操作的變更(與機器有關APP版本無關)則見仁見智了,個人是覺得並沒有那一種學習模式比較好,欲購買者須特別注意!目前DuoE雜貨鋪(露天賣場蝦皮賣場)上的已經全面是RM Pro+了,需要舊款可以改機的,可能要找其他有庫存的賣家購買了。

另外,不論新舊款RM Pro都可以使用新版APP:智慧星(原易控4.0),這個新版本APP是對應Broadlink RM mini 3博聯黑豆推出的一個哏(跟RM Pro新舊版本無關,也請注意購買時別被銷售術語騙了),黑豆可以說是RM Home的新版本,RM Pro的配合子機(僅有RM Pro跟前代機種RM2才支援RF射頻遙控,其餘僅支援紅外線,紅外線無法穿牆,機器數量會需要用得比RF射頻更多),可能是新版APP智慧星跟既有易控操作界面差異很大,所以易控(e-Control)、智慧星(ihc)目前沒有整合,個別版本分開演進,智慧星最大亮點支援語音控制但目前僅支援簡體中文,也需要有大陸門號才好註冊,僅有Broadlink官方網站才可下載,支援的硬體也較少(初期 SP3 就不支援),不像易控在APP市集、商店都有上架,所以目前主要還是以易控APP為主;黑豆(RM mini 3)的推出,主要是對應小米萬能遙控,除了價格上…說實話沒什麼亮點,功能遠不及RM Pro甚至不如RM Home(黑豆連溫度感應都精簡掉了),對既有採用Broadlink方案的用戶而言,多一個跨房間紅外線設備遙控(主要是冷氣、電視)的低價選擇。

易控(e-Control)APP較詳細操作請參考:[開箱]博聯 BroadLink e-Remote WiFi 智能遙控(RM)輕鬆升級雲端遙控智慧家電
