[DIY]居家水塔管線改304不鏽鋼波紋管

居家水塔管線改304不鏽鋼波紋管DIY 家裡的水塔管線有段是還不算短的明管,PVC材質風吹日曬雨林的,已經嚴重白化,估計經過了20多年,應該也差不多快暴管了,加上這邊的自來水壓非尖峰的大多時段其實都不算弱,於是趁著颱風季來前,挑了容易 DIY 的304不鏽鋼波紋管,來個居家水塔管線改造,原本沒有打算分享這段過程,因為實在太累人也太多不確定性了,也難怪認識的水電朋友猛澆冷水不願意承做,但2015下半年接連爆發濁水、鉛水管事件,於是決定整理一下這部份資訊,至少家中的管線能自己先做好,但照片部份就沒有完整都拍到,畢竟做的時候就焦頭爛額了,還拍照片咧!

之前安裝電子除水垢器的照片(左圖)就能發現,PVC管線已經嚴重劣化了,加上自來水壓不算弱,時常補水脈衝都會導致水管振動產生撞擊,要多撐個幾年風險實在不小,加上這樣的管路設計只能水塔、自來水二選一手動切換,個人不是很滿意,理論上只需要多個逆止閥就可以水壓強時用自來水,水壓弱時用水塔水才對(右圖)。

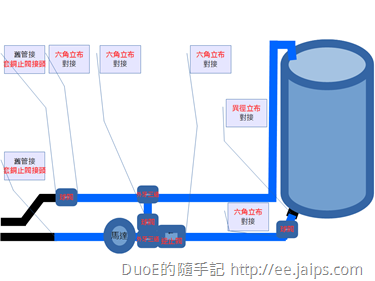

舊水塔PVC管線 新水塔不鏽鋼波紋管配管

有了設計圖接下來就是選材料零件,挑上波紋管的原因是切管、壓製工具不貴,施做門檻也低,基本上練習個一兩次,女生也能上手(可參考下方拍賣賣家借來的圖),再來就是304不鏽鋼有檢驗過有保障,對於環境的耐受度也高。平管器手動製作波紋管接頭

再來談談為什麼不用普遍又便宜的PVC塑膠管?原因很簡單,PVC雖然相對穩定安全又無毒,但添加了大量塑化劑,溫度越高釋出就越多,時間久了釋出差不多了,PVC水管就會轉硬脆化(塑化劑就是要改善這方面的性能),對於會烈日曝曬的頂樓,實在不是很適合,永遠都處在塑化劑暴露環境的惡性循環。

還有一個選擇波紋管的原因,就是與螺紋管件通用,且更方便拆拆裝裝,品項也相當齊全,當然也有304不鏽鋼材質,像是球閥部份PVC塑膠球閥最麻煩的就是旋柄斷裂,偏偏我自己就搞斷好幾個,這也是這次決定要翻修的重大原因之一:換成耐用的球閥!而且不只是挑304不鏽鋼材質,還特別挑了全流量的(雙片式),可以看到開通得孔徑幾乎等於水管管徑,不會導致通水量變小。
兩片式全流量球閥 P1090072

但波紋管也不是沒有缺點,這次再發想時期就有考慮到,像是對接螺口需要墊片,墊片將來會是爆點,還好目前已有大量矽膠墊片的應用,材質較軟密合度佳(但不能像橡皮墊片用扳手卯起來鎖,過於用力會導致矽膠墊片斷裂,徒手鎖緊再用扳手加個半圈就夠了),滲漏與老化問題也會舒緩許多;再來就是波紋管徑會比正常管徑來得小,這部份其實糾結很久,到底要不要選用大流量的規格,以水塔常用的六分管來說,標準內徑應該要有22mm,但波紋管6分標準波高只有19~20mm,考慮到最窄的部份幾乎是4分管徑了嘛~(四分標準內徑18mm),大流量的六分波紋管波高能到22mm,但畢竟是超頻規格用得的人少,耐水壓以及墊片螺帽配套很少,甚至找不到現貨庫存需要另外訂做,價格當然也就…,重點是流量還是會略小於標準PVC管,其實事後也想通了,直接挑大一號的規格,像是要6分就直接用1吋,終端部份用異徑接頭就可以搞定了,以這次的設計圖來看,把所有管件改成1吋,異徑立布的位置與水塔出水對調,只要加一個卜申就可以搞定(水塔進水浮球不改則要再多一個卜申)。
新水塔不鏽鋼波紋管不損流配管

等訂購的料都到齊了就可以開始施工了,波紋管的部份沒有什麼問題,買整卷六分20米含切管器、平波器還不到一個工人一天的工資,其他小零件也還好,但閥門部份就貴了,尤其是橫式逆止閥一個就要六百多大洋,而且這個竟然是悲劇的開始…

舊PVC管切除剩入牆暗管前的一段,留了蠻長一段是給未來還有不打牆修補更換的機會,此外電子除水垢器詢問原廠也建議線圈優先纏繞於非金屬管件效果較佳,接上套銅止閥接頭重新裝上電子除水垢器後,用團購來的美國神奇超級修復貼(泡水纏上可修復漏水管件)補強,再纏上3M的大力膠帶,入牆接點處用塑鋼土補強&修整,電子除水垢器的線圈則是用熱縮套跟電氣膠布處理,這樣應該再20年都不需擔心了吧!?如前述波紋管的部份沒什麼問題,頂多就是距離沒算好多切了幾次、浪費了一些,球閥也非常厚實且不影響流量,有質感非常值得的換裝,舊水管則裁切拼裝一下可以用作電源線的戶外包覆管。

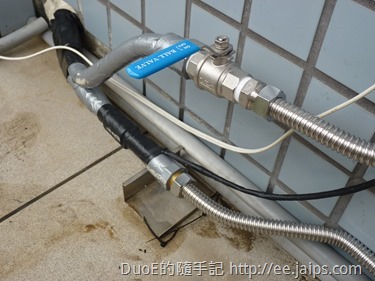

舊水塔PVC管補強(美國神奇超級修復貼、3M大力膠帶、塑鋼土、3M電氣膠帶) P1090054

至於為什麼要電源線呢?除了電子除水垢器外,還有一個原本裝在熱水器下方但閒置已久的葛蘭富UPA-15,因裝在熱水器下只能確保熱水器點火,對於水溫控制其實是有負面效果的,但是省電、靜音加上是隨水流啟動(不是失壓就加壓到一定的值)卻很適合老舊管線的流量補強,要說缺點就是鑄鐵材質不防水外,一定會產生鐵鏽水,原本是打算一起安排進電箱的,但管線會變得過於複雜外,實在也找不到夠深的電箱可以裝,所以最後就只有電子除水垢器從窗內拉出到戶外電箱,解決除水垢線圈有點緊繃的問題,電箱還有一個延長線插座接上除水垢器的變壓器跟馬達插頭。
304不鏽鋼電箱 P1090065

馬達的部份由於不防水,只好用塑膠袋包著,底下墊高做簡單的防水,等下次換馬達時再換防水不鏽鋼款的。
葛蘭富UPA-15戶外安裝簡易防水 葛蘭富UPA-15戶外安裝簡易防水

因為要換水塔出水成不鏽鋼接頭,打開水塔蓋一看…其實最底下的排污口有發揮作用,只是出水口似乎也被玷污了…,這不是今年最夯的台北市濁水事件造成的喔~我們這邊是新竹,會這樣單純就是因為前陣子附近蓋新大樓,自來水公司挖馬路更換了這區的主管跟換裝新式水錶,只是新換沒多久的水管不知道還是不是鉛管…@@!水塔內看起來髒,其實用一般自來水柱沖一下就乾淨了,可見得這邊離水廠有多近,消毒氯有多濃,幾乎只剩有沙土等無機值,藻類根本長不起來,所以一沖就掉。
水塔更換接頭順便清洗 水塔排污口生效

至此都還算順利,但馬達與水塔之間(左圖)是不是少了什麼呢?沒錯就是(右圖)這個工字型的裝置,可是最核心的改裝部份,但也是悲劇的地方…
水塔管線預留切換裝置安裝口 水塔管線水壓自動切換補償裝置

為什麼會是悲劇呢?先看看我有的工具,蝦牌活動扳手應該是最靠譜的一個了,黑手牌固定钳跟3M PTFE止洩膠帶也算很給力才對,但是這整個就是悲劇,早在之前做功課就知道了不鏽鋼管件最好用厭氧膠(缺氧膠、螺絲膠)來接合,用止洩膠帶很容易漏,其實也找好了食品級有NFS認證的厭氧膠,除了是價格太貴沒採用以外,很重要的原因是"球閥跟橫向逆止閥都是有方向性的",單用厭氧膠沒辦法控制閥門把手以及橫式逆止閥的方位(管件到貨時就試鎖過了整個方位都不對),而且厭氧膠很難去除,這樣也有失時常可拆拆裝裝加外掛的初衷,依照經驗以往鎖銅管件(或是一鋼一銅)用止洩膠帶牢靠得很啊!多纏幾圈或者硬幹鮮少有失敗重來的,沒想到不鏽鋼鎖不鏽鋼完全不是這麼回事,沒抓準止洩膠帶圈數重來好幾次外,硬幹還真的不行!真他X的有夠硬,下場就是拆件拆得我臉紅脖子粗搞得全身傷痛去針灸好幾次不講,裝上去總有幾個會漏水@@,於是乎就這樣拆拆裝裝整整兩天!一整個大悲劇…難怪我那些水電朋友不幫忙不承接就算了,還猛潑冷水…
水塔管線安裝更換工具 水塔管線更換工具使用方法

最後大絕矽利康都派上用場了,無奈還是有一兩個管件不肯妥協,補了好幾次才勉強達到一個平衡,這個個人覺得很得意的工字型自動水壓補償切換裝置,當中間球閥開通時,自來水壓夠就直接用自來水壓,不夠時用水塔水去補;中間球閥關閉就是單水塔供水;中間球閥開通水塔出水關閉,這樣就是單自來水供水,頂多在自來水進水端再加個逆止閥,防止停水時水塔僅有的水跑去主動接濟他人(馬達只會把水往屋內打不至於造成水壓大過自來水問題),但沒想到排除不鏽鋼管件接不易的漏水問題後,終極悲劇發生…

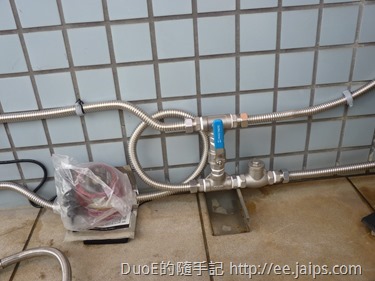

水塔管線水壓自動切換補償裝置安裝完成 304不鏽鋼橫式逆止閥

剛開始一切如遇想的順利運作,大部分時間水壓是很強的,尖峰時段有小馬達的加持,水量也比先前的大且穩定,尤其是高樓層的部份明顯有改善,但是約莫兩天後再度回頂樓觀察,水塔竟然爆滿到漏水了…,很顯然是逆止閥失效,諮詢水電工朋友才知道,橫式逆止閥是靠重力讓止片下垂堵水而非彈簧,雖阻力小失壓小但安裝必須非常水平,且這個逆止閥是硬式密封,沒有軟墊片緩衝做密封,精度要非常高才能減少滲漏,應該是無法完全堵水,且滲漏狀況會隨使用時間長污垢堆積變得更嚴重,可以試著調整逆止閥水平看看是否改善,但要完全止水應該是不可能…

在調整了無數次角度,也拆開看看閥片確定沒有髒污,但真的就是沒辦法完全止水,只好放棄這個理想承認了悲劇@@,最近有找到一個軟式密封的單向閥,號稱可完全密封,但光看構造就知道會壓損跟流量勢必會受影響,只能等有空再選擇最大規格加上異徑立布來試試了
軟密封逆止閥(單向閥)
