[DIY] GPS衛星自動校時鐘車載安裝

GPS衛星自動校時鐘車載安裝 前一篇開箱簡單的介紹了兩款 GPS衛星自動校時鐘,雖然只要接上配件插上電源就可以運作,但當初設定用途就是車載,調校也是偏向這方面,如何在車上安裝、需要什麼配件當然也有考量過,走線與固定方法也是參考了許多意見,以下就來分享用車內後視鏡的 DIY 安裝方法,簡單、可靠、不破壞車體、走線也可以藏得很好,有興趣的人可以參考看看。

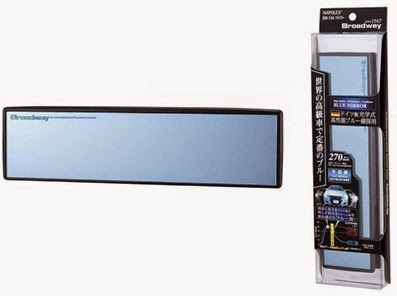

這邊講的車內後視鏡,不是在前擋風玻璃的原廠後視鏡,但不知道它正確品名,普遍賣場是稱為汽車室內鏡、後視鏡、後照鏡…,總之就是固定在原來後視鏡上的外掛,通常會附帶一些功能:加大鏡面、廣角、自動防炫光…等,不少行車記錄器就是用這種樣式設計,很普遍也流行很久的改裝品,若本來沒有需要另外購買,價格低的百元左右就有,汽車百貨甚至十元商店都有賣,以下就是某款商品的照片與安裝說明。
車內後視鏡 車內後視鏡安裝

用後照鏡當介質借用固定扣(左圖),對原本功能影響不大(原廠附加功能需注意避開按鈕,如:手動防炫光),用束帶簡單就可固定。
車內後視鏡固定扣裝時鐘 車內後視鏡用束帶裝時鐘

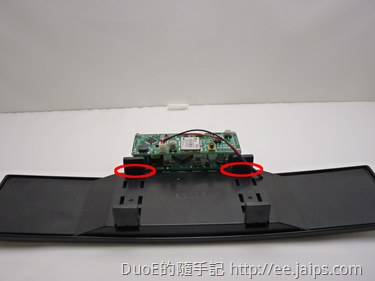

束帶穿過時鐘本體銅柱,套上後視鏡固定扣(左圖),拉緊即可固定,多餘的束帶尾段剪除(右圖紅線)。
車內後視鏡用束帶固定時鐘 剪除多餘束帶

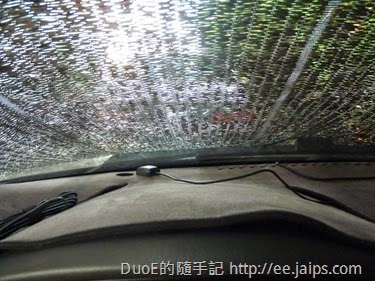

走線(左圖)則是往車頂拉,再往車門走,天線可選擇直接從門縫出到室外(左圖藍線),磁吸防水天線可直接吸於車頂外,或者跟著電源延A柱下走到儀表板(左圖水藍線、右圖)置於是內,電源則繼續延手套箱走(左圖紅線)到地墊接上點菸器電源孔。(亦可參考市售後照鏡行型車記錄器佈線方式)
車內後視鏡走線佈線圖 GPS防水磁吸天線放置

佈線完成後即可把固定好 GPS時鐘的後視鏡扣上,接上電源、天線、調整好溫度感測器位置,再把線材整理妥當及完成安裝,一般除了後照鏡到車頂段會露出線,其餘部份皆可利用內裝膠條藏線,最後插入鑰匙開啟電門即可測試時鐘運作是否正常運作。
汽車後照鏡走線佈線 扣上原本汽車後照鏡

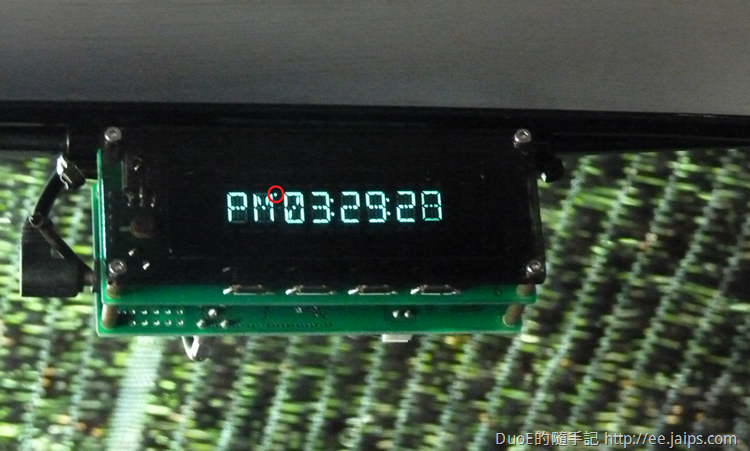

VFD進階版再接收到足夠的衛星訊號後,在左手邊起第二跟三位字母間會有一點閃爍,及表示校時完畢此時時間已是精準的,之後只要衛星訊號不中斷,就會持續校正時間(約每秒),所以不須擔心開機多久後會產生誤差。
GPS時鐘授時燈號

LED簡易版安裝部份,最簡單的就是直接插上手機充電線,擺在儀表板上方平台即可(左圖);要比照後視鏡安裝也可以,就是必須準備更長的 Micro USB 手機充電線,或者 USB 通用延長線(右圖)。
GPS時鐘放置儀表板 GPS時鐘固定於汽車後照鏡

LED簡易款只要不是顯示 22:32:32(左圖)就表示校時完成,一樣是持續進行時間校準,指示燈位於時分秒的分個位數後方,比較不同的是這個指示燈只顯示訊號強度,衛星訊號佳才會閃爍(右圖),並非校時功能是否運作的唯一依據,一般是有疑慮才去檢測,並不需要太在意這個燈號。
GPS時鐘LED GPS時鐘LED授時指示燈

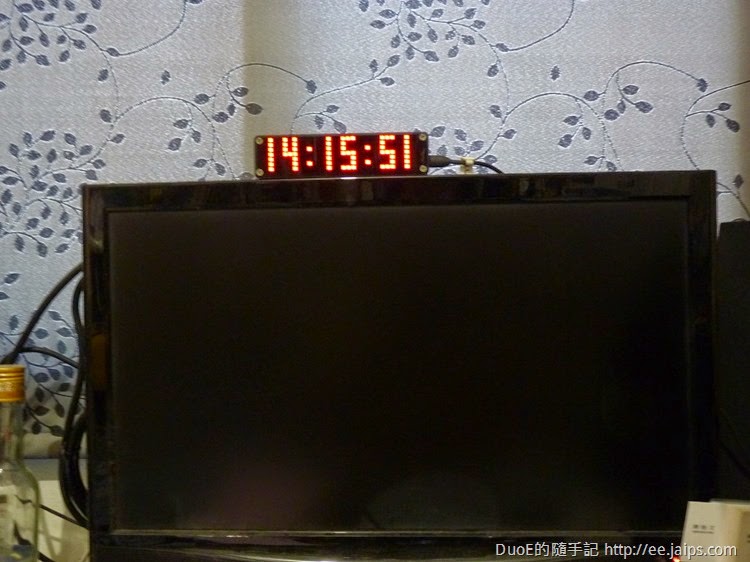

LED簡易款螢幕比較大,其實放在室內使用也不會有違和感,下圖就是方在窗邊 32" LCD電視上的效果(紅色LED燈款),但須注意室內使用影響變數多(陽台外推、鐵窗、週邊建築遮蔽、衛星相對位置與角度…),不見得能接收到足夠的衛星信號,以我們測試為例:窗邊(無陽台、鐵窗、週邊也無更高建築阻擋)三公尺以上還能收到信號,通常半小時內能準確校時,有時候信號指示燈還會閃爍,但另一房間的兩扇窗,曾經幾分鐘就完成校時,但也曾經開了好幾天才能校時成功;要在室內使用前,建議用導航軟體或者 GPS APP 測量,若有衛星信號則有機會,反之應該是希望渺茫。
GPS時鐘LED室內設置
