[介紹] eclipse 插件 - Java GUI Layout 輔助工具 VE（Visual Editor）

eclipse 也有像 JBuilder、NetBeans 滑鼠拖拉設計畫面功能的插件，而且有好幾個專案在開發這個功能，不過似乎只有 Visual Editor 簡稱 VE 這套是開放原始碼的插件。

VE 已停止開發，欲使用 GUI Layout Toole 請參考 WindowBuilder，或本站相關介紹。

對應 eclipes 3.2 的版本 1.2.3_jem 釋出後，因有重大的 Bug 無法解決，中斷了一段時間，也就 eclipse 3.3 釋出的時候有好一段時間無法使用 VE，不過後續 1.3 版悄悄的釋出，1.4 版也看得出積極在更新，VE 真是受矚目專案中命運最坎苛的，真希望 VE 往後發展可以順利進行。

專案網頁：http://www.eclipse.org/vep/

安裝方式到了 1.4 版以後，又變得像以往一樣多元了，以下採用線上安裝的方式作介紹。

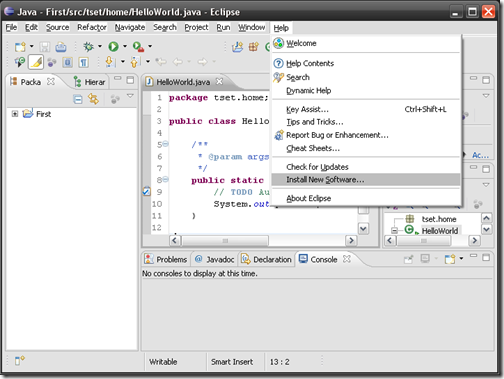

在 eclipse 點選 Help→Install New Software... 進行線上安裝

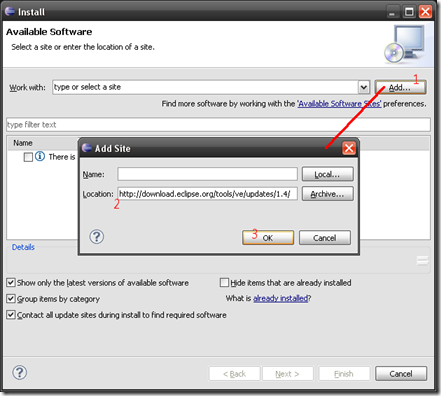

開啟安裝視窗後，1. 按 [Add] 按鈕 2. Location 填入更新網址（這裡查詢） 3. 按 [OK] 按鈕

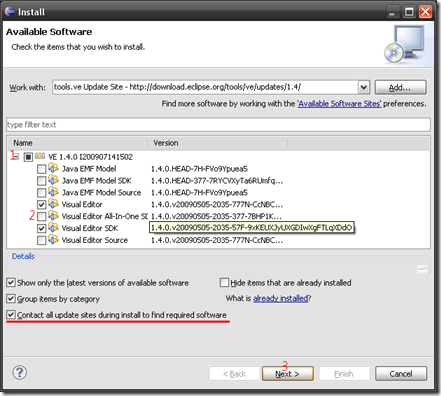

點開 "田" 選擇細項，勾選 Visual Editor 與 SDK，按 [Next] 安裝。（未安裝 EMF 需勾選 Java EMF Model）

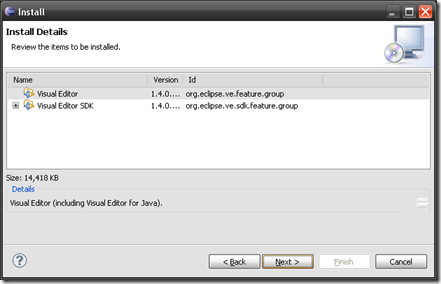

安裝前確認細項，按 [Next] 繼續。

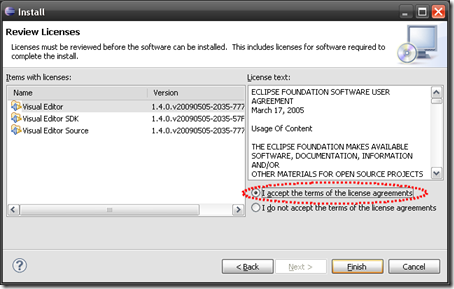

檢視授權合約，選接受（I accept ...）按下 [Finish] 完成安裝。

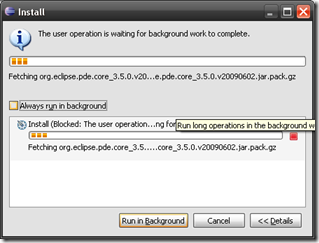

安裝畫面

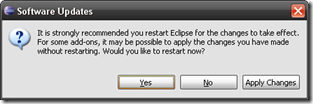

安裝完成後需要重新啟動程式（按下 [Yes] 可以立即重起）

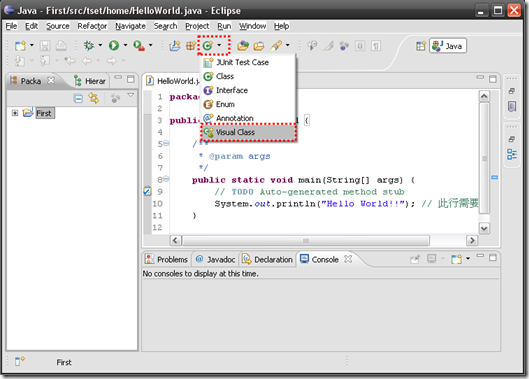

重起 eclipse 後，會發現多了 Visual Class 選項。

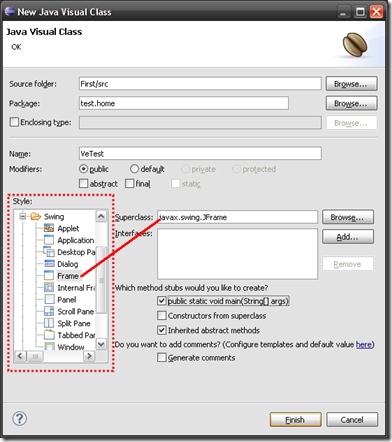

使用上與一般 Class 差不多，差別在於多了 Style 項目，方便選擇 GUI 類別作為 Superclass（父類別）。

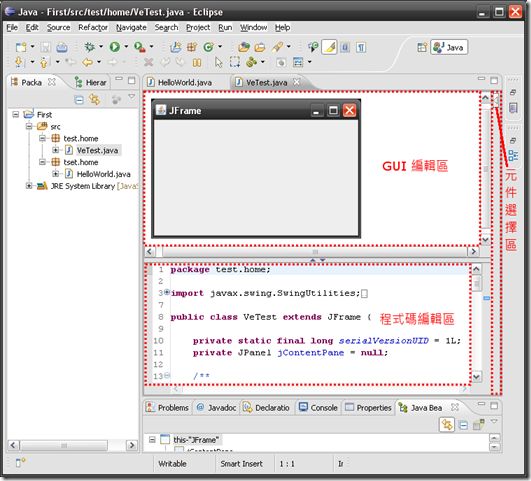

相較於一般 Class，多了 GUI 編輯區跟元件選擇區，元件區預設為隱藏，可按三角形圖示顯示。

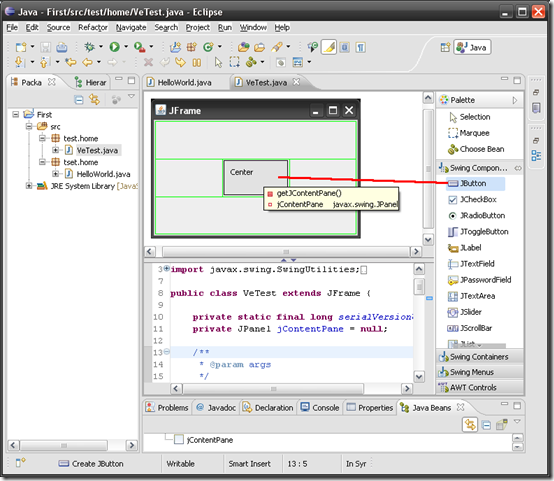

在元件區選取欲使用的元件，即可在圖形區用滑鼠直覺的配置，程式碼也會自動的產生。

VE 已停止開發，欲使用 GUI Layout Toole 請參考 WindowBuilder，或本站相關介紹。
