[開箱]牆壁開關改裝無線RF射頻遙控模組

牆壁開關改裝無線RF射頻遙控模組 先前介紹透過更換安得王ATW-WP169無線遙控牆壁開關來讓家中燈具有遙控功能,雖可整合到博聯Broadlink RM Pro智慧居家方案中,但受限於安得王遙控設計模式主要是針對手動操作,遙控模式與安裝上也無彈性容易被環境受限,後來找到一對岸家廠商有做RF射頻遙控模組,一樣在牆壁線路盒內做改裝,遙控模式亦有多種模式,不同的是沿用原本的牆壁開關無須更換,經過一年實際安裝測試,針對台灣使用環境訂製了一批,目前應該已經算非常成熟了,以下就來介紹實際開箱安裝的部份。

安得王ATW-WP169無線遙控牆壁開關,是用替換的方式把原先的牆壁開關置換,這點除了遇到使用金屬製的牆壁接線盒,容易造成遙控信號被干擾屏蔽,除了正裝、反裝就只能設法更換接線盒,除此之外也沒什麼大問題,當然美醜與面板搭配不協調屬於觀感問題見仁見智不多評論,最大的問題在於安得王ATW-WP169遙控模式只有一按開、一按關跟全關(All OFF),這對於手動遙控來說算是簡單不複雜的設計,但對於遠端遙控來說就非常不方便了,簡單舉例:「出門在外要把大燈關掉省電,那還得先確認大燈是開的,否則按了一下原本關的變開的,適得其反更耗電了。」其他像是定時開關、條件開關…等更多應用就不用說了,一按開、一按關的模式通常是悲劇,所以獨立開獨立關在於自動與遠端遙控是很重要必須考慮的因素;找了很久在對岸找到這組無線RF射頻遙控模組:1. 在牆壁接線盒改裝無須爬梯動燈具(單火線即可安裝) 2. 支援自動多種遙控模式(單獨開、單獨關、一按開一按關、延時關) 3. 保留原本開關手動功能(原開關方向失效,動作皆為反向,例如:遙控開、牆壁開關反撥即關)。

看起來非常適合智能居家與遠端遙控,但是對岸使用的電壓以及牆壁開關的規格與常用電線跟台灣的並不同,直接採用安裝上面會變得更複雜困難,好在廠商還蠻配合可以客製,經過多次的修正,加上一年多的實際使用驗證,目前已改進得算相當成熟,以下就來介紹實際安裝的步驟。

沿用原本的牆壁開關即可,大面板按鍵當然也沒問題,應該說不管牆壁開關長相怎樣都不影響,但不支援星光開關(關燈狀態開關按鈕有小燈),這是因為採單火線即可安裝(無須拉中性線,一般接線盒內沒有燈具中性線),僅能透過有限的電流讓遙控模組運作,若夜光燈搶電會導致電量不夠推動遙控模組,且保留原本開關的手動功能,夜光燈什麼時候該點亮也成為複雜的邏輯問題,以下以一個插座一個開關的一聯面板當例子。

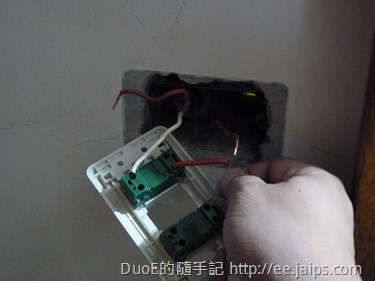

拆開面板鬆開螺絲(左圖),拉出即可看到接線盒內的配線狀況(右圖),這邊是左插座右開關,所以有左白色線(中性線)、左紅色線(火線),並聯接至右邊開關的右紅線(火線)、右咖啡色線(控制線),開關在牆壁接線盒內只有火線,由開關切換控制火線是否通導,中性線在燈具處一般不會進到接線盒內。
牆壁開關拆開 牆壁開關拉開走線狀況

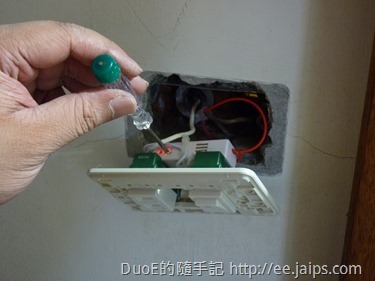

用小一字起子插入插銷即可鬆開電線(左圖),安裝遙控模組需要鬆開的線路主要是開關的兩條線(右圖),會多鬆開左邊紅色火線,是讓整組開關處於不帶電的狀態下,確保安裝的安全性。
牆壁開關一字起子插入鬆開配線 牆壁開關須移除的配線

放上遙控模組比對一下大小,也找看看適合的擺放位置(左圖),接著將遙控模組的一條紅色線(特製版已做處理)套入開關紅色線(來源火線)
牆壁開關遙控模組 牆壁開關接遙控模組紅線

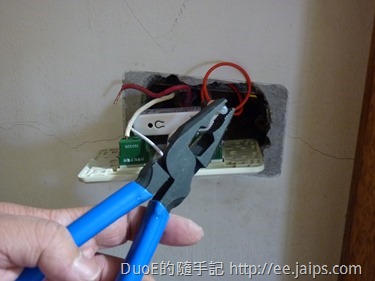

用手或者鉗子旋轉(左圖:此步驟未斷電或者無法讓整組開關處於無電狀態須特別注意絕緣避免觸電,亦可先跳過此步驟最後再接此線),遙控模組紅線旋緊後即可將原本開關紅色線(火線)插回開關。此處可用熱縮套、電氣膠帶加強固定&絕緣再插回開關
遙控模組紅線旋接 遙控模組紅線旋緊

將遙控模組白線量好裁切適當長度並調整好角度(左圖),插回開關(右圖:遙控模組白線插入原本咖啡色控制線孔)。
遙控模組白線適當裁量 遙控模組白線插入控制線孔

剩下原本咖啡色控制線與遙控模組紅線(左圖),將這兩條線對接(右圖:遙控模組紅線纏繞咖啡色控制線)
遙控模組紅線與剩下原咖啡色控制線 遙控模組紅線與剩下原咖啡色控制線對接

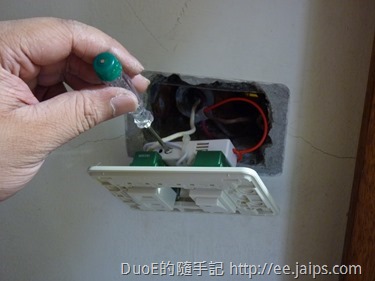

套上電線壓接帽(左圖),用鉗子壓緊固定&絕緣(左圖)
使用電線壓接帽固定 電線壓接帽鉗子壓緊固定
電線壓接帽亦可視情況用熱縮套或者電氣膠布替換

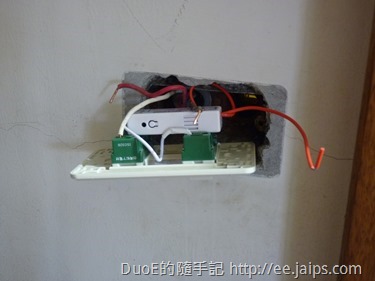

若有必要可固定遙控模組(左圖),接回紅色火線(右圖:這邊特地逆時針轉90度接回紅色火線,亦可看到遙控模組背面狀況)或恢復供電
調整固定遙控模組 插回回本來源火線

按下遙控模組設定紐(左圖:正確安裝時應該會按一下開、再按一下關燈),長按不放指示燈會亮,可設定遙控或者Reset清除(右圖)
遙控模組設定紐 遙控模組設定紐長按指示燈亮
※安裝初次通電請先執行重置(Reset)
1. 重置(Reset):長按設定鍵8秒,指示燈快閃完成重置。

2. 遙控開關設定(學習&增加):燈具熄滅情況下,長按設定鍵3秒進入學習模式,短按設定鍵切換學習模式(觀察指示燈閃爍次數)
- 單鍵開關:指示燈閃1下,按一下對應之遙控器按鈕,指示燈快閃後熄滅,新增成功。
- 只開不關:指示燈閃2下,按一下對應之遙控器按鈕,指示燈快閃後熄滅,新增成功。
- 只關不開:指示燈閃3下,按一下對應之遙控器按鈕,指示燈快閃後熄滅,新增成功。
30秒內無操作或撥動開關將自動回到正常模式

3. 延時關燈設定(學習&增加):燈具點亮情況下,長按設定鍵3秒指示燈閃,此時短按設定鍵切換學習模式(觀察指示燈閃爍次數)
- 30秒定時:指示燈閃1下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 1分鐘定時:指示燈閃2下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 3分鐘定時:指示燈閃3下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 6分鐘定時:指示燈閃4下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 12分鐘定時:指示燈閃5下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 30分鐘定時:指示燈閃6下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
- 60分鐘定時:指示燈閃7下,按一下對應之遙控器按鈕或撥動開關,指示燈快閃後熄滅,新增成功。
30秒內無操作將自動回到正常模式(撥動開關則設置相對應功能),重複設定延時關燈:長按設定鍵3秒後,再次多按7秒進入學習模式。

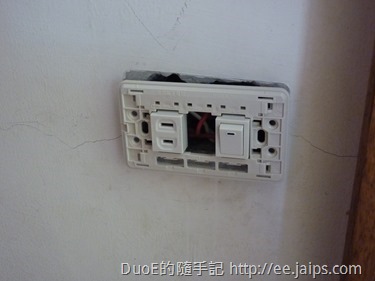

設定好遙控模組與遙控器配對後,將開關鎖回牆壁接線盒(左圖),蓋回飾板(右圖),大功告成。
鎖回開關於牆壁接線盒 蓋上飾板

遙控模塊本體(左圖:特製版會改為方便單芯線安裝的設計)一聯面板(一排)的牆壁接線盒通常可塞得下兩組;另外所有單火線改裝都可能遇到少部份燈具不相容的問題,日光燈通常換一個起動器即可,多顆燈泡燈具僅須一個有支援即可,也可以不換燈泡在燈具端火線、中性線並聯一顆電容解決(右圖:沒裝燈泡狀況下亦可讓遙控模組運作,電容不會增加耗電量)
牆壁開關改裝無線RF射頻遙控模組 燈具並聯電容

目前DuoE雜貨鋪(露天賣場蝦皮賣場)已經上架,有需要可以前往參觀選購,販售皆為裸裝特製版(規格如下),方便單芯接線,附:接線壓接帽、束帶、熱縮套、電容,謝謝!

工作電壓:AC110/220V 50/60Hz 通用
使用功率:130W以內
待機功率:≧0.01W
接收頻率:433M(433.92MHz)
體積尺寸:62L×15W×18H (mm)
運作溫度:-20℃~50℃
