[開箱] TOPPOP 保險絲型車用電源擴充器(可選改熄火斷電/供電)

【TOPPOP】小頭保險絲專業款 3孔插座 車用電源擴充器(15A) 這年頭行動裝置普及,車上原廠的點菸器插孔很容易就不夠用,車用電源擴充器可說是必備品了,市面上也很多量產商品,但大多以方便使用的雪茄頭式居多,保險絲型以往都要土炮焊接改裝,要稍有電路專業知識跟實做技術,好處是從保險絲盒拉線,擴充性更彈性也更大,也可以選擇車輛熄火後自動斷電,或者連接電瓶持續供電,現在有廠商嗅到商機推出產品:TOPPOP 保險絲型車用電源擴充器,實際買個來玩發現,完成度相當高,安裝便利性跟安全性都有考慮到,用料實在價格也算合理,所以以後只要開箱,焊槍就不用拿出來玩了。

所有的電源延長擴充裝置,都不適合串接再串接,因接點跟線路不論品質多好,多少都會有電阻產生廢熱,損失一點電力事小,怕是安全保護不足過熱發生災難,且車用電源的雪茄頭設計是快速拆裝、短時間使用,基本上是沒有卡榫或其他確保連接裝置的,所以雪茄頭式電源擴充器,雖然安裝極為容易,連小孩都可以上手,但擴充性有限;從保險絲擴充就沒這個問題,畢竟保險絲插座設計是長詩間連接的,且保險絲盒通常都有很多路的電路(室內燈、儀表、冷氣、音響…),可以擴充的點也就多,且有些電路是跟著電門開關,熄火就跟著斷電(如:冷氣),反之有些是熄火還是保持有電的(如:室內燈、中控鎖、防盜器),利用這點就可以解決:日系車熄火點菸器沒電,不能用太陽能板保養電瓶;歐系車熄火點菸器持續供電,萬一行車記錄器忘了關,下次開車沒辦法發動。

安裝這款保險絲型車用電源擴充器雖然算容易,但也不比雪茄頭隨插即用,還是要有點電路知識,要先卻認三件事:1. 找到車子的室內保險絲盒、2. 確認保險絲規格(大頭、小頭)買正確的產品、3. 找到車上的任一金屬接點(負極接地),可參考下圖原廠安裝說明,或保養時請技師幫忙裝一下。

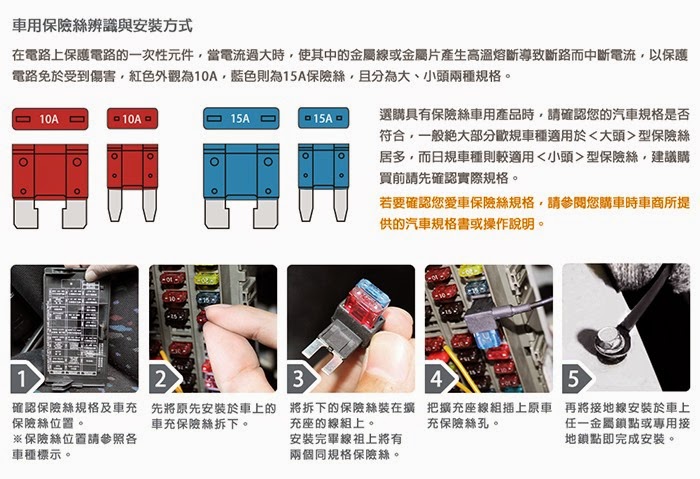

車用保險絲辨識與安裝方式

收到貨拆開紙箱,包裝沒有特殊的地方。
【TOPPOP】小頭保險絲專業款 3孔插座 車用電源擴充器(15A) 包裝 【TOPPOP】小頭保險絲專業款 3孔插座 車用電源擴充器(15A) 包裝

內容物:主體、配件包(雙面膠、固定扣、螺絲),竟然沒有說明書…
【TOPPOP】小頭保險絲專業款 3孔插座 車用電源擴充器(15A) 主體&配件 【TOPPOP】小頭保險絲專業款 3孔插座 車用電源擴充器(15A) 主體&配件

這個插保險絲座的正極線接頭是整個電源擴充的重點,用電錶量過畫一下推測電路圖(右圖),新的擴充電路不影響原始電路,算是很好的設計,但還是建議使用相同容量的保險絲,接頭品質上也相當有水準,安裝時不用蠻力。
TOPPOP 小頭保險絲車用電源擴充器(15A) 正負極線 TOPPOP 保險絲車用電源擴充器電路圖

照例拆開來看看用料,三顆螺絲鬆開很容易就拆開,焊點紮實、結構可靠,但燈泡並非宣稱的 LED…
TOPPOP 小頭保險絲車用電源擴充器(15A) 拆解 TOPPOP 小頭保險絲車用電源擴充器(15A) 拆開&用料

因為日系車要接原本沒有的熄火點菸器持續供電,所以移除燈泡,免得過久沒發動把電瓶耗盡,加上這燈泡…可說是唯一的敗筆。
TOPPOP 小頭保險絲車用電源擴充器(15A) 移除燈泡 TOPPOP 小頭保險絲車用電源擴充器(15A) 移除燈泡

隨附的卡榫固定座卡得非常牢固,用兩隻一字起子拆卸都不容易,安裝前建議先試看看,再決定要用背膠還是用螺絲鎖固定座,估計裝上後不用暴力破壞內裝是很難拆下的。
TOPPOP 保險絲車用電源擴充器移除旗艦版本專用卡榫固定座 TOPPOP 保險絲車用電源擴充器背膠黏貼固定

找到室內保險絲盒,通常在駕駛座左下方,把原本保險絲拔起(用隨車工具或尖嘴鉗),插入正極線接頭空座上,再把正極線接頭插入原本保險絲座內,通常保險絲盒蓋上有每個孔位的功能表,可參考網路上找到的保險絲常用功能中英對照表,挑選適合的孔位來替換,但不建議用會影響行車安全的孔位:行車電腦、引擎、儀表板…,使用哪個孔位也決定了熄火關電門是否同步斷電或恆電。
Mazda 323 室內保險絲盒 保險絲常用功能中英對照表

最後挑一個不影響理線、佈線,金屬裸色的鎖孔,將負極線端子鎖入,通常方向盤下方會有很多鎖孔(可能要躺在腳踏墊往上看),當然能鎖在專用接地鎖點是最好的,若找不到可以在車子保養時,請教一下技師或者用電錶量看看電阻是否很小。
負極接地金屬鎖點 負極接地金屬鎖點鎖上負極線端子

安裝完成後接上插頭試看看是否正常運作,也不要忘了把線整理好,絕對不能影響煞車、油門…等行車安全部件。
