[拆解]HGST Touro S 1TB USB3.0 2.5吋行動硬碟拆外接盒

HGST Touro S 1TB USB3.0 2.5吋行動硬碟 市面上2.5吋的外接行動硬碟大多是內建5400RPM的硬碟,鮮少有搭載7200RPM高轉速的商品,知名品牌更是罕見,昱科 HGST Touro S 系列就是內建7200轉的 USB3.0 外接行動硬碟,有2種容量(500G、1TB)4種顏色(紅、灰、金、銀)共8款可選擇,重點是價格非常優惠,比同品牌同規格(HGST 2.5吋7200轉)內接硬碟還便宜,所以 HGST Touro S 除了是高速外接行動硬碟外,更可以拆掉外接盒拿來當內接硬碟使用,以下就來分享如何拆解 HGST Touro S 的外接盒。

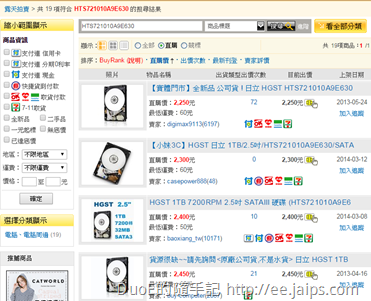

先來看看PC家的網購價格(左圖),可以發現 HGST 1TB 2.5吋7200轉硬碟價格,外接的Touro S 1TB 2.5吋行動硬碟就是比內接的便宜,縱使是拍賣價格(右圖)價格也是比較高,而且價差還不算小。
PCHome-HGST2.5-7200 HTS721010A9E630-ruten

筆電內已服役4年的TOSHIBA MK5061GSYN 500G 資料碟時不時發出咔咔聲,加上 500G 的容量有時會被下載的謎片塞爆,於是乎就有了以下畫面…
HGST Touro S 1TB USB3.0 2.5吋行動硬碟沒什麼特別的包裝與配件,一些很少人會看的說明書、硬碟本體、一條USB3.0外接線,特殊的是鋁合金外殼,以及簡約輕薄的造型,因為聽說 HGST 外接硬碟很難拆(上一代:HGST Touro Mobile),於是就拿了拆手機用的工具組來幫忙,雖然已經有破壞外殼放棄三年有限保固的打算。

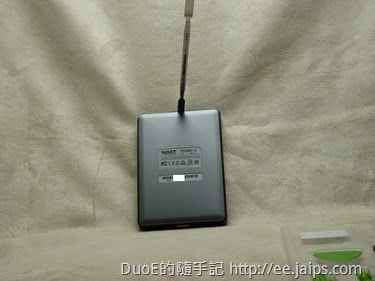

HGST Touro S 1TB USB3.0 2.5吋行動硬碟(簡約灰) HGST Touro S 1TB 配件USB3.0線材
HGST Touro S 1TB 側邊輕薄鋁合金外殼 使用手機專用拆解工具處理HGST Touro S

用適當工具從背蓋開始翹(左圖),外殼縫隙非常緊密,很難將工具插入,這邊是從上端(沒有USB孔)開始,慢慢的有點成果後(右圖),後面就好處理了。
05.用工具從背蓋慢慢撬開 先撬開沒USB埠端

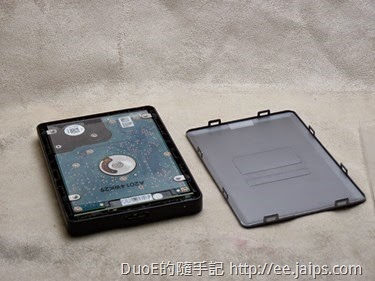

換拆底端(有USB孔),一樣用工具慢慢翹(左圖),之後兩側稍微翹一下,外接盒背蓋就可拆下,看到硬碟本體(右圖)。
再撬開有USB埠端 拆開背蓋外殼

用適當工具挑出硬碟(左圖),先挑頂端(沒USB埠),挑出一點角度使硬碟四角固定部件脫離(右圖)。
用工具挑出硬碟 10.從沒有USB那邊開始挑

抽出硬碟與USB3.0轉接卡(左圖),再將硬碟與USB3.0轉接卡分開(右圖)。
抽出硬碟 拆USB3.0轉接卡

拆開USB3.0轉接卡就薄薄的一小片(左圖),用料不錯晶片是ASM1153,硬碟四角螺絲孔有所上螺絲並套上保護套,直接拔除即可看到螺絲(右圖)。
分離USB3.0轉接卡 剝開螺絲橡膠套

將螺絲鬆開(左圖),電路板面的透明保護模不用拆,硬碟本體就完整取出了(右圖)。
鬆開螺絲 16.硬碟本體現身

(左圖)硬碟型號:HTS721010A9E630,屬 Travelstar 7K1000 系列(7200rpm/32M/SATAIII/9.5mm),最後簡單整理外接盒(右圖)日後保固還用得上。
17.HTS721010A9E630 18.簡易收好外接盒

硬碟就可以當作一般內接 2.5” 硬碟使用,外接盒收回包裝盒內(左圖),當然也可以拿來接其他硬碟使用,畢竟使用的晶片算還不錯的 Asmedia ASM1153,最後提供這次的拆解工具給大家參考(右圖)。
19.收回包裝盒 20.拆解工具
